1. Máy nén khí trục vít là gì?
Máy nén khí trục vít là một loại máy nén thể tích sử dụng hai rôto có biên dạng xoắn, thường được gọi là trục vít đực và trục vít cái. Hai rôto được bố trí ăn khớp bên trong đầu nén và quay ngược chiều nhau.
Khi máy hoạt động, không khí được hút vào đầu nén, giữ lại trong các khoang hình thành giữa rôto và vỏ máy. Thể tích của các khoang này giảm dần khi rôto quay, làm áp suất không khí tăng lên trước khi được đẩy ra cửa xả.
Khác với máy nén khí piston sử dụng chuyển động tịnh tiến, máy nén khí trục vít tạo khí nén bằng chuyển động quay liên tục. Nhờ đó, dòng khí đầu ra ít dao động, máy có độ rung thấp và phù hợp với những hệ thống cần cấp khí trong thời gian dài.
2. Nguyên lý hoạt động của máy nén khí trục vít
Quá trình tạo khí nén có thể được chia thành bốn giai đoạn chính.
2.1. Giai đoạn hút khí
Không khí từ môi trường đi qua bộ lọc khí đầu vào để loại bỏ bụi và tạp chất có kích thước lớn. Sau đó, van hút mở và đưa không khí vào khoang nén.
Tại đầu hút, các rãnh trên hai rôto tách khỏi nhau, tạo ra vùng có thể tích tăng dần. Sự chênh lệch áp suất giúp không khí được hút vào bên trong.
2.2. Giai đoạn giữ khí
Khi hai rôto tiếp tục quay, phần đỉnh rôto đi qua cửa hút và đóng khoang khí lại. Không khí được giữ trong khoảng không giữa:
- Bề mặt rôto đực;
- Rãnh của rôto cái;
- Thành vỏ đầu nén.
Từ thời điểm này, lượng khí bắt đầu được dịch chuyển dọc theo chiều dài của rôto.
2.3. Giai đoạn nén
Biên dạng xoắn của rôto làm cho khoang chứa khí thu hẹp dần khi di chuyển về phía cửa xả. Khi thể tích giảm, áp suất và nhiệt độ của không khí tăng lên.
Đối với máy có dầu, dầu được phun vào buồng nén để làm mát, bôi trơn và hỗ trợ làm kín khe hở. Đối với máy không dầu, dầu không tiếp xúc với không khí trong buồng nén; rôto thường được đồng bộ bằng hệ thống bánh răng và sử dụng kết cấu, vật liệu hoặc lớp phủ phù hợp.
2.4. Giai đoạn xả khí
Khi khoang khí đến cửa xả, khí nén được đưa ra khỏi đầu nén.
Ở máy nén khí trục vít có dầu, hỗn hợp khí và dầu tiếp tục đi vào bình tách dầu. Phần lớn dầu được tách ra, làm mát, lọc và tuần hoàn trở lại đầu nén. Khí nén sau đó đi qua bộ làm mát trước khi đưa vào bình tích khí hoặc hệ thống xử lý khí.
Quá trình hút, nén và xả diễn ra liên tục, tạo ra dòng khí ít xung hơn so với nhiều loại máy nén chuyển động tịnh tiến.

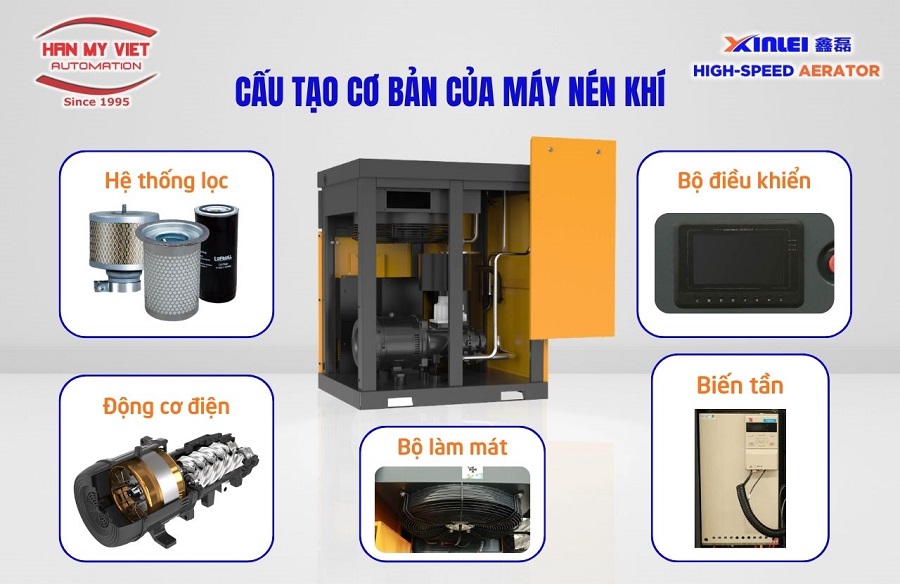

3. Cấu tạo cơ bản của máy nén khí trục vít
Cấu hình thực tế có thể khác nhau tùy hãng sản xuất, công suất và loại máy. Một hệ thống phổ biến thường gồm các bộ phận sau.
3.1. Đầu nén trục vít
Đây là bộ phận trực tiếp thực hiện quá trình nén khí. Bên trong đầu nén có cặp rôto đực – cái, ổ trục, vỏ đầu nén và các cửa hút, cửa xả.
Chất lượng gia công rôto, khe hở lắp ghép và hệ thống làm mát ảnh hưởng trực tiếp đến lưu lượng, hiệu suất và độ bền của máy.
3.2. Động cơ
Động cơ cung cấp mô-men xoắn để dẫn động đầu nén. Máy nén khí công nghiệp thường sử dụng động cơ điện ba pha, trong khi một số máy di động có thể sử dụng động cơ diesel.
Khi lựa chọn máy cần kiểm tra công suất động cơ, điện áp, tần số, cấp hiệu suất và phương pháp khởi động.
3.3. Bộ truyền động
Công suất từ động cơ được truyền đến đầu nén bằng một trong các phương án:
- Truyền động trực tiếp;
- Truyền động bánh răng;
- Truyền động dây đai.
Truyền động trực tiếp có kết cấu gọn và giảm tổn hao qua dây đai. Truyền động dây đai thuận tiện trong việc điều chỉnh tỷ số truyền nhưng cần kiểm tra độ căng và tình trạng dây định kỳ.
3.4. Bộ lọc khí đầu vào
Bộ lọc giúp hạn chế bụi đi vào đầu nén. Lọc khí bị bẩn hoặc tắc làm giảm lượng khí hút, tăng chênh áp và có thể khiến máy tiêu thụ nhiều điện hơn.
Trong môi trường nhiều bụi, cần bố trí phòng máy phù hợp và rút ngắn chu kỳ kiểm tra theo điều kiện vận hành thực tế.
3.5. Van hút
Van hút điều chỉnh lượng không khí đi vào đầu nén. Bộ phận này phối hợp với hệ thống điều khiển để thực hiện các chế độ tải, không tải hoặc điều chỉnh lưu lượng.
3.6. Bình tách dầu
Bình tách dầu được sử dụng trên máy nén khí trục vít có dầu. Đây là nơi tiếp nhận hỗn hợp khí – dầu sau quá trình nén và thực hiện bước tách dầu ban đầu.
3.7. Lọc tách dầu
Lọc tách tiếp tục loại bỏ các hạt dầu nhỏ còn lẫn trong dòng khí. Lọc bị tắc có thể làm tăng chênh áp, tăng nhiệt độ và ảnh hưởng đến lưu lượng khí đầu ra.
3.8. Lọc dầu
Lọc dầu giữ lại cặn bẩn và hạt kim loại trong mạch tuần hoàn dầu, giúp bảo vệ ổ trục và bề mặt đầu nén.
3.9. Bộ làm mát
Máy thường có bộ làm mát dầu và bộ làm mát khí sau nén. Nhiệt được giải phóng bằng quạt gió hoặc hệ thống nước làm mát, tùy theo thiết kế.
Bề mặt két làm mát bám bụi là một trong những nguyên nhân phổ biến khiến nhiệt độ máy tăng cao.
3.10. Van áp suất tối thiểu
Bộ phận này giúp duy trì áp suất cần thiết trong bình tách dầu, hỗ trợ quá trình tuần hoàn dầu và hạn chế khí nén quay ngược về máy.
3.11. Bộ điều khiển
Bộ điều khiển tiếp nhận dữ liệu từ các cảm biến để giám sát:
- Áp suất;
- Nhiệt độ;
- Thời gian vận hành;
- Trạng thái tải và không tải;
- Cảnh báo bảo trì;
- Các lỗi bất thường.
Một số máy có thể kết nối mạng truyền thông hoặc hệ thống giám sát tập trung để quản lý tình trạng vận hành và mức tiêu thụ năng lượng.
4. Phân loại máy nén khí trục vít
Máy nén khí trục vít có thể được phân loại theo chất lượng khí, phương pháp điều khiển, truyền động và hình thức làm mát.
4.1. Phân loại theo phương pháp bôi trơn
Máy nén khí trục vít có dầu
Dầu được phun trực tiếp vào buồng nén nhằm thực hiện nhiều chức năng:
- Bôi trơn các chi tiết chuyển động;
- Hấp thụ nhiệt sinh ra trong quá trình nén;
- Làm kín khe hở giữa rôto và vỏ đầu nén;
- Hỗ trợ giảm tiếng ồn;
- Tăng độ ổn định khi vận hành.
Đây là loại máy được sử dụng rộng rãi trong cơ khí, sản xuất đồ gỗ, dệt may, nhựa, gia công kim loại, lắp ráp và nhiều hệ thống khí nén thông thường.
Mặc dù đã có bình và lọc tách dầu, khí đầu ra vẫn có thể còn lượng dầu dư nhất định. Vì vậy, những ứng dụng yêu cầu khí sạch cần được đánh giá thêm về hệ thống lọc hoặc sử dụng máy không dầu.
Máy nén khí trục vít không dầu
Ở dòng máy này, dầu không được đưa vào buồng nén. Dầu vẫn có thể xuất hiện trong hộp số, ổ trục hoặc bộ phận cơ khí khác nhưng được cách ly khỏi đường khí.
Máy không dầu phù hợp với những ngành mà dầu trong khí nén có thể ảnh hưởng đến sản phẩm hoặc quá trình, chẳng hạn:
- Thực phẩm và đồ uống;
- Dược phẩm;
- Sản xuất linh kiện điện tử;
- Thiết bị y tế;
- Hóa chất;
- Một số quy trình sơn và xử lý bề mặt.
Máy không dầu thường có chi phí đầu tư cao hơn và yêu cầu kiểm soát nhiệt độ, bảo trì nghiêm ngặt hơn. Chất lượng khí cuối cùng vẫn phụ thuộc vào toàn bộ hệ thống, bao gồm máy sấy, bộ lọc, đường ống và môi trường hút khí.
4.2. Phân loại theo phương pháp điều khiển tốc độ
Máy nén khí tốc độ cố định
Động cơ hoạt động tại tốc độ gần như không đổi. Máy thường điều chỉnh công suất bằng chế độ tải – không tải.
Loại này phù hợp khi nhu cầu khí tương đối ổn định và máy thường xuyên vận hành gần mức tải thiết kế.
Máy nén khí biến tần
Biến tần điều chỉnh tốc độ động cơ theo nhu cầu khí thực tế. Khi hệ thống tiêu thụ ít khí, tốc độ động cơ giảm; khi nhu cầu tăng, máy tăng tốc để bổ sung lưu lượng.
Máy biến tần phù hợp với hệ thống có phụ tải thay đổi rõ rệt theo ca sản xuất hoặc theo từng công đoạn. Tuy nhiên, hiệu quả tiết kiệm điện cần được đánh giá dựa trên biểu đồ phụ tải, dải điều chỉnh và hiệu suất tổng thể của máy, không chỉ dựa vào việc máy có trang bị biến tần.
4.3. Phân loại theo phương pháp làm mát
Máy làm mát bằng không khí
Quạt hút hoặc đẩy không khí qua két làm mát để giải nhiệt. Đây là phương án thông dụng, kết cấu tương đối đơn giản nhưng cần phòng máy thông thoáng và có đường thoát khí nóng hợp lý.
Máy làm mát bằng nước
Nước được sử dụng để đưa nhiệt ra khỏi dầu và khí nén. Phương án này phù hợp với máy công suất lớn hoặc nơi khó bố trí luồng gió làm mát.
Chất lượng nước, lưu lượng nước, cáu cặn và ăn mòn cần được kiểm soát để tránh giảm hiệu quả trao đổi nhiệt.
4.4. Phân loại theo số cấp nén
Máy nén một cấp
Không khí được nén đến áp suất yêu cầu trong một đầu nén hoặc một cấp nén. Đây là cấu hình phổ biến đối với hệ thống công nghiệp thông thường.
Máy nén hai cấp
Quá trình nén được chia thành hai giai đoạn, thường có bước làm mát trung gian. Thiết kế hai cấp có thể được sử dụng để nâng cao hiệu suất tại một số dải áp suất hoặc đáp ứng yêu cầu áp suất cao hơn.
5. Ưu điểm của máy nén khí trục vít
5.1. Có thể vận hành trong thời gian dài
Kết cấu quay liên tục giúp máy phù hợp với nhà máy cần cung cấp khí nén nhiều giờ mỗi ngày. Khi được lựa chọn đúng tải và bảo trì đúng hướng dẫn, thiết bị có thể vận hành ổn định trong các dây chuyền liên tục.
5.2. Lưu lượng khí tương đối ổn định
Quá trình nén diễn ra liên tục nên dòng khí ít xung. Đặc điểm này phù hợp với hệ thống điều khiển khí nén, máy tự động và các thiết bị yêu cầu áp suất ổn định.
5.3. Độ rung thấp
Máy không sử dụng piston chuyển động qua lại nên rung động cơ học thường thấp hơn máy piston có công suất tương đương.
5.4. Thiết kế gọn
Đầu nén trục vít có thể tạo lưu lượng lớn trong kích thước tương đối nhỏ. Nhiều máy được tích hợp sẵn động cơ, bộ điều khiển, bộ làm mát, lọc và vỏ cách âm.
5.5. Dễ tích hợp điều khiển
Máy có thể kết hợp cảm biến áp suất, biến tần, bộ điều khiển trung tâm và hệ thống quản lý nhiều máy để điều chỉnh công suất theo nhu cầu khí.
Các ưu điểm thường được ghi nhận của máy nén trục vít gồm khí đầu ra ít xung, lưu lượng lớn, kích thước gọn, độ rung thấp và tuổi thọ vận hành cao khi được bảo trì phù hợp.
6. So sánh máy nén khí trục vít và máy nén khí piston
| Tiêu chí | Máy nén khí trục vít | Máy nén khí piston |
|---|---|---|
| Nguyên lý | Hai rôto quay và giảm thể tích khoang khí | Piston chuyển động tịnh tiến trong xi lanh |
| Dòng khí | Tương đối liên tục, ít xung | Có dao động theo chu kỳ nén |
| Khả năng vận hành | Phù hợp vận hành kéo dài | Thường phù hợp nhu cầu gián đoạn |
| Độ rung | Thấp hơn | Cao hơn do chuyển động tịnh tiến |
| Lưu lượng | Phù hợp lưu lượng trung bình đến lớn | Thường phù hợp lưu lượng nhỏ hoặc yêu cầu đặc thù |
| Chi phí đầu tư | Cao hơn | Thấp hơn ở nhóm công suất nhỏ |
| Bảo trì | Cần kiểm soát dầu, lọc, nhiệt độ và đầu nén | Cần kiểm tra van, vòng găng, piston và xi lanh |
| Ứng dụng | Nhà máy và dây chuyền sản xuất | Xưởng nhỏ, sửa chữa hoặc nhu cầu không liên tục |
Việc lựa chọn không nên dựa trên nhận định loại nào tốt hơn tuyệt đối. Mỗi công nghệ phù hợp với một chế độ tải, lưu lượng, áp suất và thời gian vận hành khác nhau.
7. Ứng dụng của máy nén khí trục vít
7.1. Cơ khí và gia công kim loại
Khí nén được dùng để vận hành:
- Máy CNC;
- Cơ cấu kẹp phôi;
- Súng khí;
- Máy mài và dụng cụ khí nén;
- Hệ thống làm sạch;
- Thiết bị đo kiểm;
- Cơ cấu cấp phôi tự động.
7.2. Dây chuyền tự động hóa
Máy cung cấp khí cho xi lanh, van điện từ, bộ kẹp, bộ xoay, cơ cấu nâng hạ và hệ thống gắp đặt sản phẩm.
Áp suất không ổn định có thể làm cơ cấu chuyển động chậm, sai chu kỳ hoặc ảnh hưởng đến độ lặp lại của máy.
7.3. Ngành sản xuất bao bì
Khí nén được sử dụng trong máy đóng gói, máy dán nhãn, máy chiết rót, máy tạo hình, hệ thống ép và cơ cấu phân loại sản phẩm.
7.4. Ngành sản xuất nhựa
Ứng dụng phổ biến gồm vận hành van, cơ cấu chấp hành, robot gắp sản phẩm, thổi làm sạch và các thiết bị phụ trợ của máy ép nhựa.
7.5. Ngành dệt may
Khí nén phục vụ máy dệt, cơ cấu điều khiển, làm sạch, vận chuyển nguyên liệu và nhiều thiết bị trong dây chuyền sản xuất.
7.6. Chế biến gỗ
Máy nén khí cấp khí cho máy CNC gỗ, hệ thống kẹp, máy chà nhám, máy khoan, thiết bị phun sơn và hệ thống hút – thổi hỗ trợ.
7.7. Ngành ô tô và lắp ráp
Khí nén được dùng cho súng siết, cầu nâng, hệ thống sơn, máy ép, thiết bị kiểm tra và các trạm lắp ráp tự động.
7.8. Thực phẩm, dược phẩm và điện tử
Những ngành này thường có yêu cầu cao về độ sạch của khí nén. Tùy vị trí sử dụng, doanh nghiệp có thể cần:
- Máy nén khí không dầu;
- Máy sấy khí;
- Bộ lọc thô và lọc tinh;
- Bộ lọc than hoạt tính;
- Hệ thống tách nước;
- Kiểm soát đường ống và chất lượng khí theo tiêu chuẩn áp dụng.
Không nên mặc định rằng chỉ cần sử dụng máy không dầu là toàn bộ hệ thống sẽ tạo ra khí sạch. Chất lượng khí tại điểm sử dụng còn phụ thuộc vào không khí đầu vào, máy sấy, bộ lọc, bình chứa, đường ống và công tác bảo trì.
8. Kết luận
Máy nén khí trục vít là giải pháp phù hợp cho các nhà máy cần lưu lượng khí ổn định, thời gian vận hành dài và khả năng tích hợp với hệ thống tự động hóa.
Để xây dựng hệ thống hiệu quả, doanh nghiệp cần lựa chọn máy dựa trên lưu lượng thực tế, áp suất tại điểm sử dụng, biểu đồ phụ tải, yêu cầu chất lượng khí và điều kiện lắp đặt. Đồng thời, máy nén cần được kết hợp đúng với bình chứa, máy sấy, bộ lọc và mạng đường ống.
Việc lựa chọn đúng ngay từ đầu không chỉ giúp duy trì sản xuất ổn định mà còn hạn chế điện năng lãng phí, giảm sự cố và tối ưu chi phí vận hành trong suốt vòng đời hệ thống.
