Hiểu đúng ngõ ra cảm biến áp suất – chìa khóa cho hệ thống đo lường chính xác & ổn định

:bulb: Ngõ ra cảm biến áp suất là gì?

Ngõ ra (output) là tín hiệu điện mà cảm biến tạo ra để truyền tải giá trị áp suất đo được về bộ xử lý như Biến tần, PLC, HMI,… Đây là bộ phận phản hồi tín hiệu để giúp thiết bị điều khiển biết được giá trị áp suất tại thời điểm hiện tại của hệ thống.

:wrench: Vì sao ngõ ra lại quan trọng?

Chọn đúng loại ngõ ra sẽ:

:gear: Giảm nhiễu và tổn hao tín hiệu khi truyền xa

:gear: Tăng độ chính xác khi đọc dữ liệu từ PLC

:gear: Tối ưu hóa chi phí dây dẫn và bảo trì

:gear: Giúp phát hiện lỗi mạch hoặc cảm biến hỏng từ xa (với ngõ ra 4-20mA)

:arrows_counterclockwise: 2 dạng ngõ ra phổ biến trên cảm biến áp suất

:arrow_forward: 1. Ngõ ra điện áp 0-10VDC

:white_check_mark: Đơn giản, tiết kiệm chi phí

:white_check_mark: Tín hiệu thay đổi từ 0 đến 10V theo giá trị đo

:warning: Nhạy cảm với sự sụt giảm điện áp và nhiễu điện từ

:point_right: Phù hợp cho khoảng cách đi dây ngắn (<20m)

:arrow_forward: 2. Ngõ ra dòng tuyến tính 4-20mA

:white_check_mark: Chuẩn công nghiệp cho truyền tín hiệu xa (>100m) trong môi trường khắc nghiệt

:white_check_mark: 4mA = 0%, 20mA = 100% giá trị đo

:white_check_mark: Kháng nhiễu tốt, giảm nguy cơ mất tín hiệu

:white_check_mark: Điện áp không tải (bắt đầu từ 4mA) giúp dễ phát hiện mạch hở hoặc lỗi cảm biến

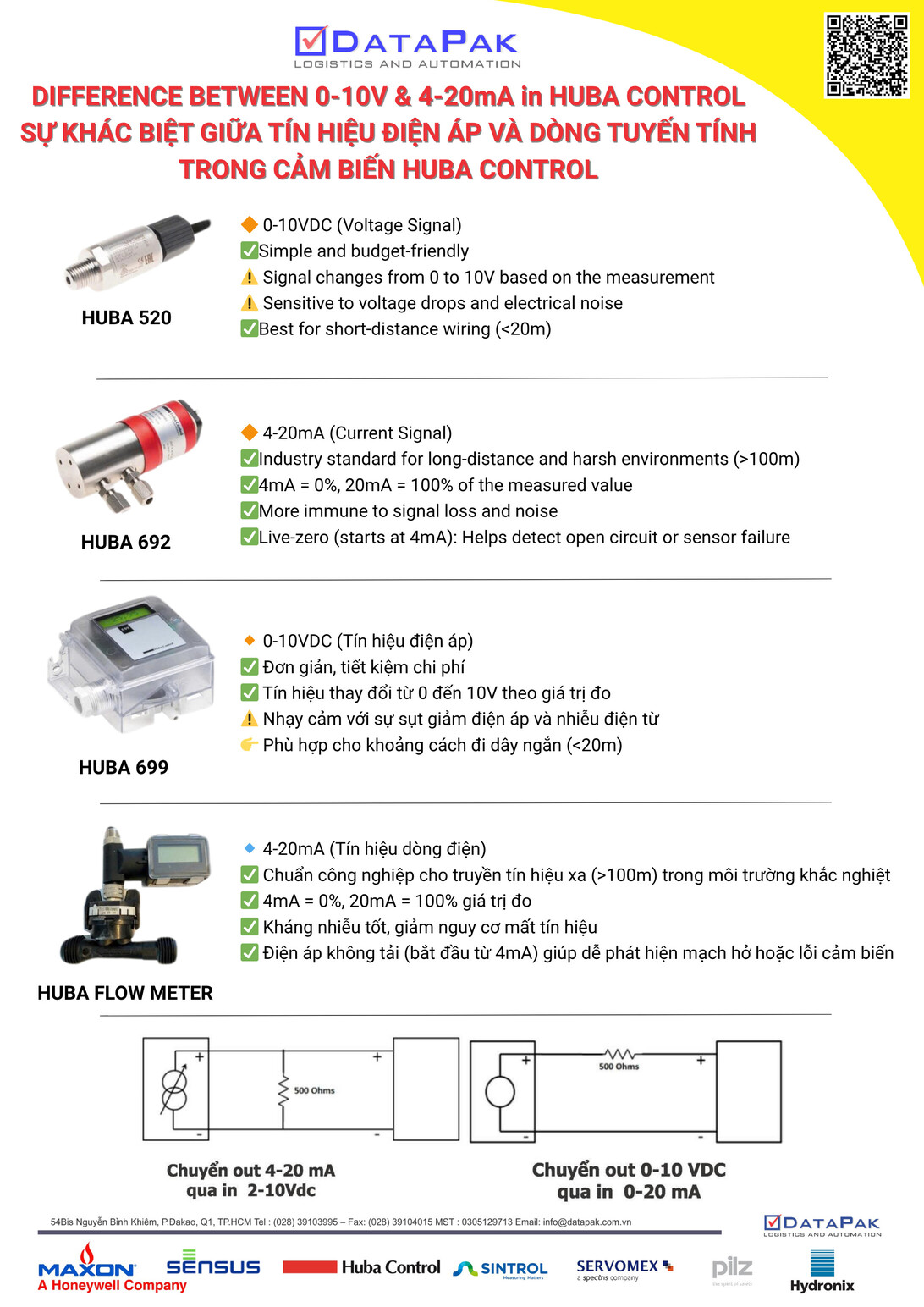

Poster Huba
Poster Huba1092×1544 319 KB

:mag: Vì sao nên chọn Cảm biến Huba Control?

Huba Control – Thụy Sĩ là thương hiệu uy tín toàn cầu về đo lường áp suất và lưu lượng, với các ưu điểm:

:white_check_mark: Chính xác, ổn định, bền bỉ

:white_check_mark: Đa dạng ngõ ra: 0-10V, 4-20mA, Modbus…

:white_check_mark: Thiết kế gọn nhẹ – chống rung, chống nước

:white_check_mark: Bảo hành chính hãng – dễ tích hợp vào tủ điều khiển

Truy cập đường dẫn để tham khảo các dòng cảm biến của chúng tôi tại: Huba Control - Công Ty Tự Động Hóa Vina DataPak

@Charlie - Heartline 086 744 1994

#SwissQualitySensors

#Huba

#Sensor

#Switzerland

#Datapak

#Charlie

#Phuclee

2 Lượt thích
2

Cảm ơn bạn.

Vậy ngõ ra RS485 ModbusRTU có phổ biến không? Khi nào thì người ta chọn ngõ ra loại này?

Ngoài ra công ty bạn có loại cảm biến áp suất Wireless như LoRaWAN và chạy pin hoàn toàn?

1 Lượt thích
3

Cám ơn câu hỏi rất hay của anh @Richard , hiện tại ngõ ra dòng (4-20mA) và ngõ ra áp (0-10VDC) vẫn khá phổ biến trên thị trường khi đưa trực tiếp tín hiệu về biến tần hoặc PLC để điều khiển. Ngõ ra Modbus thì hiện thị trường vẫn có tuy nhiên vẫn có những thách thức trong việc truyền tải.
Với giải pháp Wireless như LoRaWAN thật sự cũng là giải pháp khá hay trong những giải pháp truy xuất số liệu và tích hợp hệ thống. Anh @Richard có thể chưa sẻ thêm về giải pháp Wireless này kỹ hơn để anh em có thêm giải pháp mới anh nhé!

2 Lượt thích
4

Cảm biến Áp suất nói riêng hay cảm biến đo lường process nói chung có ngõ ra dạng wired như 4-20mA/Hart hay 0-10VDC thường được dùng trong các hệ thống giám sát và điều khiển theo thời gian thực vì đòi hỏi tốc độ đáp ứng nhanh và độ tin cậy cao nhất. Chúng ta thường thấy các cảm biến này trong các máy móc, dây chuyền sản xuất, hệ thống công nghệ sản xuất trong nhà máy.

Tuy nhiên với các ứng dụng mà không đòi hỏi đáp ứng thời gian thực, và/hoặc đường truyền tín hiệu đi quá xa (hàng trăm hay hàng km), và không đòi hỏi độ tin cậy kết nối tuyệt đối (chấp nhận mất gói tin với tỷ lệ thấp) thì cảm biến không dây là lựa chọn số 1 vì:

  1. Chi phí đầu tư thấp hơn nhiều do không phải đi nhiều dây nhợ;
  2. Thời gian thi công nhanh hơn;
  3. Không ảnh hưởng sản xuất;
  4. Bảo dưỡng và bảo trì dễ dàng hơn.

Cảm biến không dây ngày nay rất phong phú về chủng loại và đa dạng trong ứng dụng. Ví dụ Daviteq có hơn 100+ loại cảm biến không dây khác nhau, ứng dụng cho rất nhiều lĩnh vực như Smart Factory, Smart Agriculture, Smart City…

Đặc điểm nổi trội của Wireless sensor của Daviteq là:

  1. Pin chạy 5-10 năm;
  2. Độ bền cao, độ chính xác và ổn định cao (thiết kế theo cấp độ công nghiệp);
  3. Tính năng mạnh mẽ;
  4. Dễ lắp đặt, bảo trì sửa chữa.

Ví dụ đây là cảm biến không dây đo áp suất của Daviteq:


Link sản phẩm:

Have a good day!
Richard.

1 Lượt thích
5

Hay quá anh! Em cám ơn anh @Richard đã chia sẻ thông tin rất dễ hiểu về công nghệ này!
